2G 登録試験 2011年06月 問題10
図に示す論理回路用の電気用図記号として、下の(イ)~(ロ)の組み合わせのうち適切なものはどれか。
解説
選択肢(2)が適切です。
さすがに説明不要でしょう。
NANDとNORを間違わないように注意しましょう。

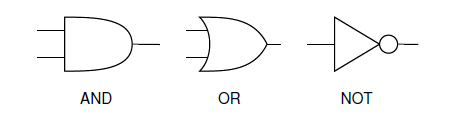

【Figure : Symbols used for AND, OR, and NOT gates.】

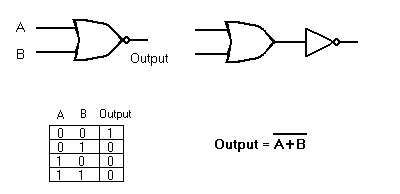

【NOR回路】

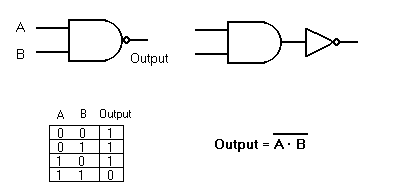

【NAND回路】
