2級ガソリン自動車整備士・試験問題
2G 登録試験 2020年03月 問題22
電動式パワー・ステアリングに関する記述として、不適切なものは次のうちどれか。
Advertisement
解説
選択肢(4)が不適切です。
(4)ホールIC式のトルク・センサを用いたものは、トーション・バーにねじれが生じると検出リングの相対位置が変位し、検出コイルに掛かる起電力が変化する。
正しくは以下の通りです。
リング式のトルク・センサを用いたものは、トーション・バーにねじれが生じると検出リングの相対位置が変位し、検出コイルに掛かる起電力が変化する。

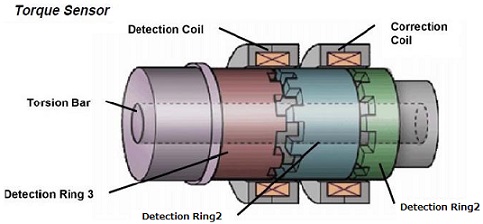

【リング式トルク・センサの一例】
選択肢(1)は適切です。

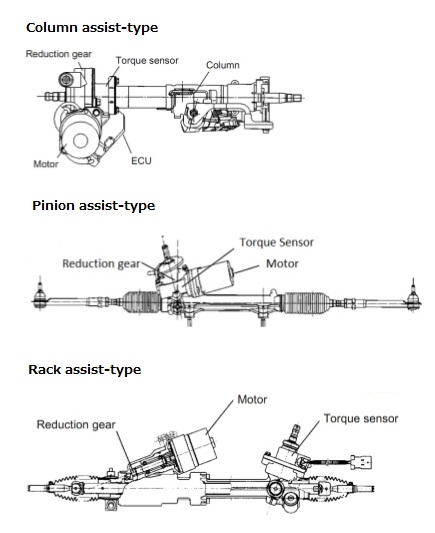

(1)コラム・アシスト式では、モータがステアリング・コラムに取り付けられ、ステアリング・シャフトに対して補助動力を与えている。
選択肢(2)も適切です。
(2)スリーブ式のトルク・センサは、検出コイルとインプット・シャフトの突起部間の磁力線密度の変化により、操舵力と操舵方向を検出している。
選択肢(3)も適切です。
(3)ピニオン・アシスト式では、ステアリング・ギヤのピニオン部にトルク・センサ及びモータが取り付けられ、ステアリング・ギヤのピニオンに対して補助動力を与えている。
