2級ガソリン自動車整備士・試験問題
2G 登録試験 2022年03月 問題08
点火順序が1-5-3-6-2-4の4サイクル直列6シリンダ・エンジンの第2シリンダが吸入下死点にあり、この位置からクランクシャフトを回転方向に回転させ、第3シリンダのバルブをオーバラップの上死点状態にするために必要な回転角度として、適切なものは次のうちどれか。
Advertisement
解説
回転角度300°という問題は初めてかもしれません。
過去問題はほとんどが120°の倍数の解答です。
今後、120°の倍数 プラス 60°の回転角となる問題に移行するのではないかと予想されます。

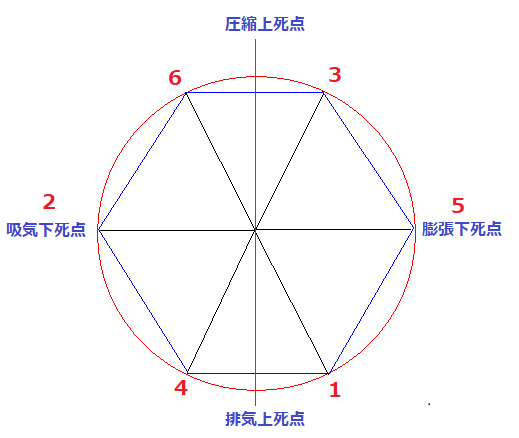

点火順序が1-5-3-6-2-4の4サイクル直列6シリンダ・エンジンの第2シリンダが吸入下死点にあります。
図に示すと以下のようになります。

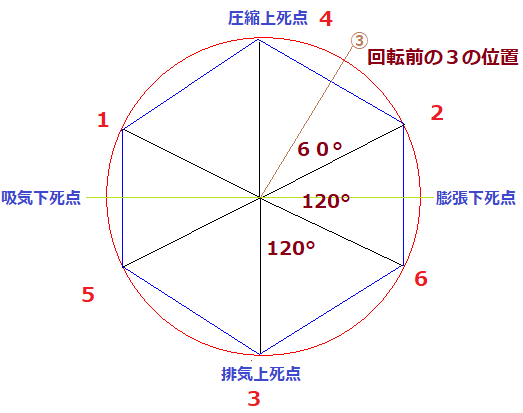

この位置からクランクシャフトを回転方向に回転させ、第3シリンダのバルブをオーバラップ(排気)の上死点状態を示します。
回転角度は120°+120°+60°=300°となります。
