複数条件の場合はキーワードの間にスペースを入れてください。2級ガソリン自動車整備士・試験問題
2G 登録試験 2022年03月 問題35

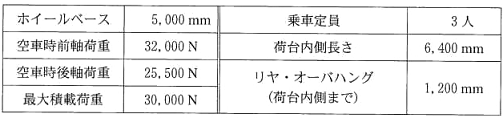

次の諸元を有するトラックの最大積載時の前軸荷重について、適切なものは次のうちどれか。ただし、乗員1人当たりの荷重は550Nで、その荷重は前車軸の中心に作用し、また、積載物の荷重は荷台に等分布にかかるものとする。
解説
荷重計算問題です。
リヤ・オーバハングとは、オーバハング(ホイールベースからはみ出した部分)の種類のひとつで、後輪側(後輪中心からボデ後端)のことをいいます。
荷台内側長さが6,400mmです。
荷台の真ん中の位置は6,400/2で3,200mm。
積載荷重は荷台の中心に加わっており、リヤ・オーバハングが1,200mmですから、3,200mm―1,200mm=2,000mm、すなわち後軸▲から2,000mmの位置に最大積荷重が掛かります。
図で描くと力関係は次のようになります。
力の平衡式から、
\[ \begin{align*} 5,000 \times x &= 2,000 \times 30,000N \\ \\ x &= \frac{2,000 \times 30,000N }{5,000}\\ \\ &= 2 \times 6,000 \\ \\ &=12,000N \end{align*} \]
これが、最大積載荷重の前軸にかかる荷重です。
これに、空車時前軸荷重、人を3人加えればよいわけです。
このときの前軸にかかる全体の荷重は
\[ \begin{array}{clr} & 空車時前軸荷重& 12,000& \\ & 3人の荷重& 1,650& \\ +)& 積載前軸配分& 32,000& \\ \hline & 合計の荷重& 45,650& N \end{array} \]
となります。
選択肢(3)が正解ということになります。
余談です。
空車状態で、後輪の中心から車両の最後端までの水平距離を「リヤボデ・オーバハング」といいます。
バンパを含まないものを「リヤボデ・オーバハング (リヤ・オーバハング)」、バンパを含んだものを 「リヤバンパ・オーバハング」といいます。
空車状態で前輪の中心から車両の最前端までの水平距離を「フロントボデ・オーバハング」と言います。
バンパを含まないものを 「フロントボデ・オーバハング (フロント・オーバハング)」、バンパを含んだ寸法を 「フロントバンパ・オーバハング」と言います。
