2G 登録試験 2018年10月 問題31
次の諸元を有するトラックの最大積載時の前軸荷重について、適切なものは次のうちどれか。ただし、乗員１人当たりの荷重は550Nで、その荷重は前車軸の中心に作用し、また、積載物の荷重は荷台に等分布にかかるものとする。
解説
選択肢(4)が適切です。

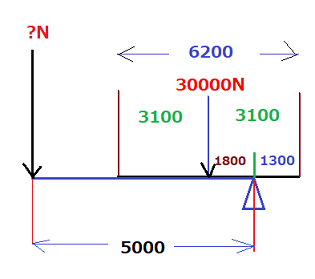

与えられたデータでイメージをつかみます。
荷台の長さが6200mmですから、真ん中は3100mm。
リヤ・オーバハングが1300mmですから、30000Nの力が働く距離は後軸から1800mmです。
ホイール・ベースが5000mmです。
てこの原理で、積載荷重の前軸分を求めます。
5000× x ＝ 1800×30000
x＝30000/5000×1800
＝10800
人は3人で、550N×3＝1650N。
空車時前軸荷重は、31500N。
これらを全部足すと
10800＋1650＋31500＝43950N
