2級ガソリン自動車整備士・試験問題
2G 登録試験 2024年10月 問題10

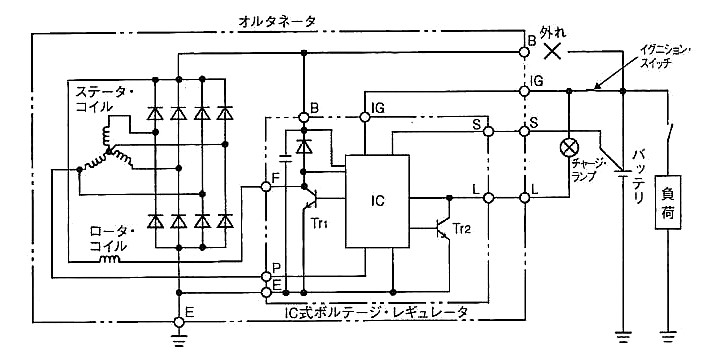

図に示すオルタネータ回路において、B端子が外れたときの次の文章の(イ)と(ロ)に当てはまるものとして、下の組み合わせのうち、適切なものはどれか。
オルタネータが回転中にB端子が解放状態(外れ)になり、バッテリ電圧(S端子の電圧)が調整電圧以下になると、Tr1が(イ)する。そしてS端子の電圧よりB端子の電圧が規定値より(ロ)、IC内の制御回路が異常を検出し、チャージ・ランプを点灯させるとともに、B端子の電圧を調整電圧より高めになるように制御する。
解説

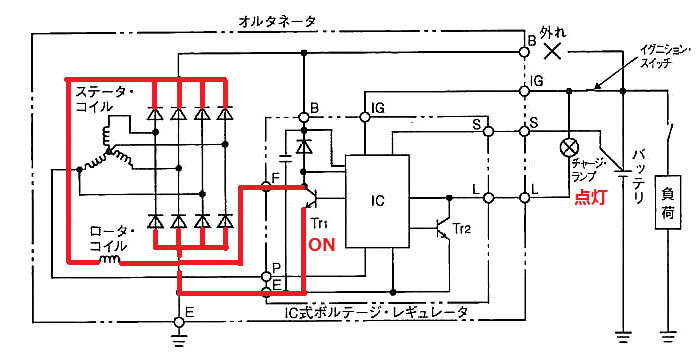

オルタネータが回転中にB端子が解放状態(外れ)になり、バッテリ電圧(S端子の電圧)が調整電圧以下になると、Tr1が(イ：ON)する。
そしてS端子の電圧よりB端子の電圧が規定値より(ロ：高くなると)、IC内の制御回路が異常を検出し、チャージ・ランプを点灯させるとともに、B端子の電圧を調整電圧より高めになるように制御する。
Tr1がONすると、発電電流がB端子ではなく、ロータ・コイルに流れることにより、高めの発電が可能になります。
