2級ガソリン自動車整備士・試験問題
2G 登録試験 2025年03月 問題09

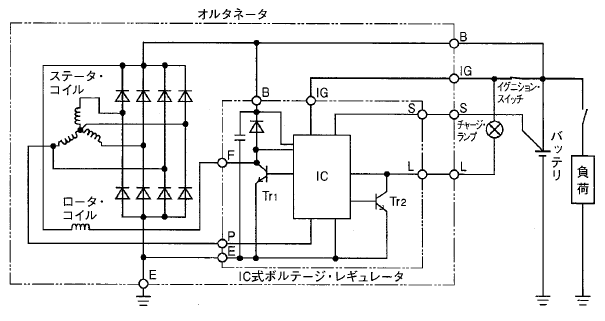

図に示すオルタネータ回路において、 発電時 (調整電圧以下のとき)の作動に関する次の文 章の(イ)から(ハ)に当てはまるものとして、下の組み合わせのうち、適切なものはどれか。
エンジンが始動され、オルタネータの回転が上昇すると、 IC 内の制御回路によりP端子の電圧を検出し、Tr1は間欠的なON・OFF動作から連続(イ)動作となり、 十分な励磁電流が(口)に流れ、発電電圧が急速に上昇する。また、P端子電圧の上昇により、 ICはTr2を(ハ)してチャージ・ランプを消灯させ、B端子電圧がバッテリ電圧を超えると、バッテリに充電電流が流れる。
解説

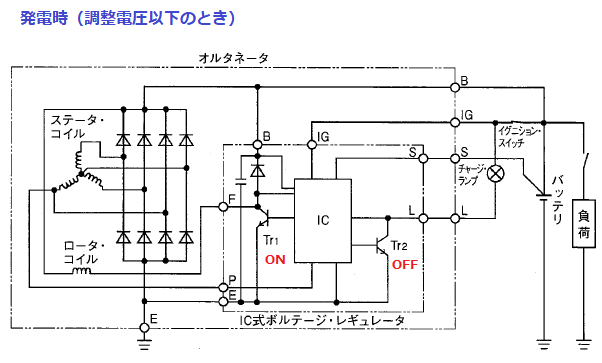

エンジンが始動され、オルタネータの回転が上昇すると、 IC 内の制御回路によりP端子の電圧を検出し、Tr1は間欠的なON・OFF動作から連続(イ：ON)動作となり、 十分な励磁電流が(口：ロータ・コイル)に流れ、発電電圧が急速に上昇する。また、P端子電圧の上昇により、 ICはTr2を(ハ：OFF)してチャ ージ・ランプを消灯させ、B端子電圧がバッテリ電圧を超えると、バッテリに充電電流が流れる。
