2級ガソリン自動車整備士・試験問題
2G 登録試験 2025年03月 問題14
図に示す電気用図記号において、AとBの入力に対する出力 Qの組み合わせとして、 不適切なものはどれか。
解説

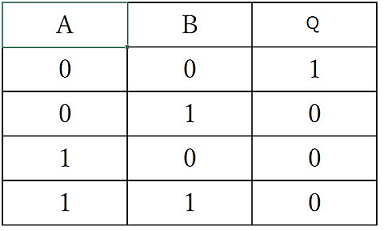

選択肢(4)が不適切です。
A＝0 B＝1 Q＝1
このような入出力特性は、ありません。
この「$\geqq$」 大なりイコール（より大きいか又は等しい） 記号が、$OR$回路を表します。
さらに「$ \circ $」 白丸 記号が、$NOT$回路を表します。
結果的に二つの機能を一つにまとめたものが、$NOR$回路です。
ブール代数で表すと、
$\overline{ A + B } = Q $
となります。

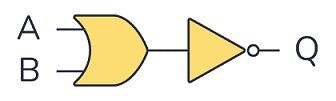

昔の図記号であらわすと、以下のようになります。
