2級ガソリン自動車整備士・試験問題
2G 登録試験 2025年10月 問題12
図に示す論理回路用の電気用図記号として、下の(イ)と(ロ)の組み合わせのうち、適切なものはどれか。
(1) (イ) OR(オア) 回路 (口) AND (アンド) 回路
(2) (イ) NOR(ノア) 回路 (口) NAND (ナンド) 回路
(3) (イ) NOR (ノア) 回路 (口) AND (アンド) 回路
(4) (イ) OR(オア) 回路 (口) NAND (ナンド) 回路
解説
選択肢(4)が適切です。

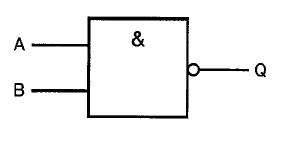

この「$\And$」 アンド記号が、AND回路 を表しています。
さらに「$ \circ $」 白丸 記号が、$NOT$回路を表します。
結果的に二つの機能を一つにまとめたものが、$NAND$回路です。
この「$\geqq$」 大なりイコール（より大きいか又は等しい） 記号が、$OR$回路を表します。
さらに「$ \circ $」 白丸 記号が、$NOT$回路を表します。
結果的に二つの機能を一つにまとめたものが、$NOR$回路です。
