2級ガソリン自動車整備士・試験問題
2G 登録試験 2024年03月 問題08
点火順序が1-5-3-6-2-4の4サイクル直列6シリンダ・エンジンの第3シリンダが圧縮上死点にあり、この位置からクランクシャフトを回転方向に回転させ、第6シリンダのバルブをオーバラップの上死点状態にするために必要な回転角度として、適切なものは次のうちどれか。
解説
与えられた状態を描きます。

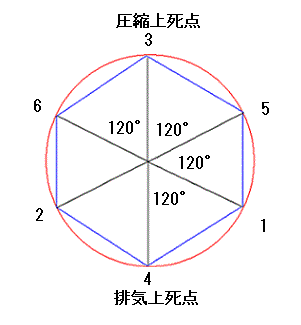

第3シリンダが圧縮上死点の状態にあります。
この状態からクランクシャフトをエンジン回転方向に回転させ、第6シリンダのバルブをオーバラップ（排気）の上死点にするようにします。
上の図は、本来、吸入・圧縮・燃焼・排気を2回転して行うものを、サイクル全体を見渡すために角度を縮小し、すべての工程を1回転で表したものです。
$120° \times 4 = 480°$
選択肢(2)が適切となります。
